Maria Gabriela Simões
1. Introdução
A Catedral Metropolitana de Brasília, oficialmente denominada Catedral Metropolitana Nossa Senhora Aparecida, é um dos ícones arquitetônicos e estruturais mais notáveis do Brasil e do mundo. Projetada por Oscar Niemeyer e calculada por Joaquim Cardozo, foi inaugurada em 31 de maio de 1970. Sua estrutura principal, entretanto, já estava concluída desde 1958, antes mesmo da inauguração oficial da capital federal. Com traços que remetem a duas mãos erguidas em oração ou a uma coroa de espinhos, a catedral rompeu paradigmas estéticos e estruturais por serem adotadas formas inovadoras para a época.
A edificação é composta por 16 pilares de concreto armado inclinados, com 40 metros de altura e seção variável, dispostos radialmente, que configuram a imagem marcante da obra. Essa geometria gera esforços verticais e horizontais simultaneamente, exigindo uma solução capaz de garantir estabilidade global e controle dos deslocamentos. Curiosamente, grande parte de sua estrutura se encontra abaixo do nível do solo, com acesso por rampa descendente, o que intensifica a experiência espacial de quem a visita.
Para conter as forças horizontais provocadas pela inclinação dos pilares, a estrutura conta com um anel de tração enterrado na base, que conecta os elementos estruturais e ajuda a equilibrar os esforços. Além disso, a fundação profunda foi fundamental para transmitir as forças ao solo com segurança, considerando as condições geotécnicas específicas do Distrito Federal.
Do ponto de vista estrutural, a Catedral se destaca pelo comportamento não convencional. A forma aberta e curva da cobertura, associada à esbeltez dos pilares e às ações ambientais, impõem a necessidade de análises criteriosas de estabilidade, efeitos de segunda ordem e interação entre os elementos resistentes.
Assim, o projeto da Catedral de Brasília envolveu desafios técnicos que ultrapassaram soluções estruturais usuais, demandando uma abordagem integrada entre forma arquitetônica, comportamento estrutural, fundações e ação do vento.

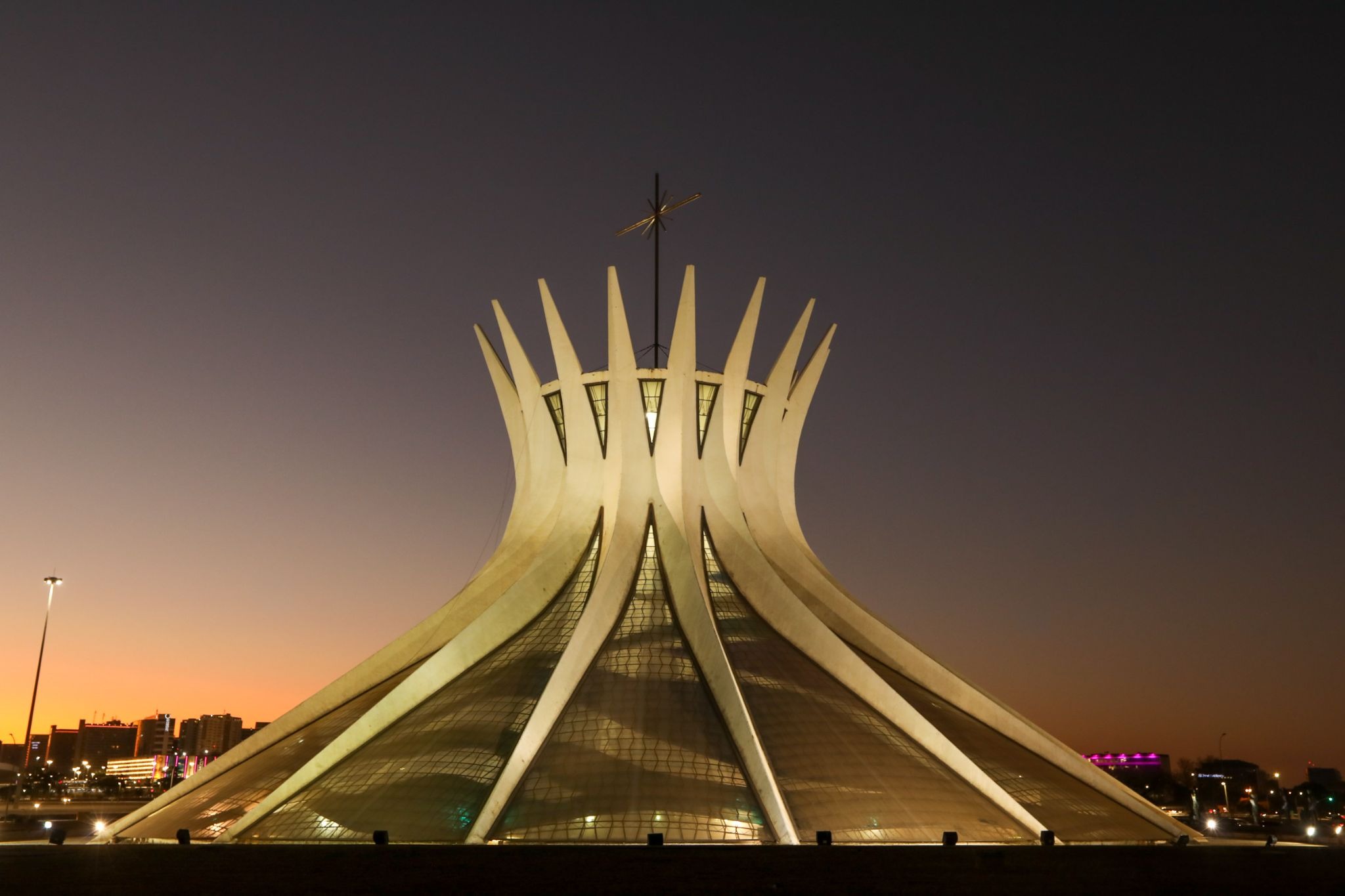

Imagem 1: Catedral de Brasília
2. Sistema Estrutural: Funcionamento e Desafios
A Catedral de Brasília apresenta uma solução estrutural singular, baseada em pilares de concreto armado inclinados e de seção variável, mais robustos na base e mais esbeltos na parte superior. Essa configuração contribui para a expressão arquitetônica do edifício e, ao mesmo tempo, exige cuidados especiais no dimensionamento.
Os pilares trabalham predominantemente à compressão, mas a inclinação gera também componentes horizontais significativos. Como resultado, a base da estrutura tende a se abrir, o que torna indispensável a presença do anel de tração subterrâneo, responsável por conter esse efeito e redistribuir os esforços.
A cobertura envidraçada cumpre principalmente funções de fechamento e proteção, sem atuar como principal elemento de travamento global. Dessa forma, a estabilidade da edificação depende essencialmente da interação entre os pilares, o anel de tração e as fundações.
Além das ações axiais, o sistema estrutural está sujeito a flexão, torção e efeitos de segunda ordem, devido à esbeltez dos pilares e à geometria aberta da obra. Por isso, a análise estrutural precisa considerar não linearidades geométricas e físicas, garantindo segurança e desempenho adequados.

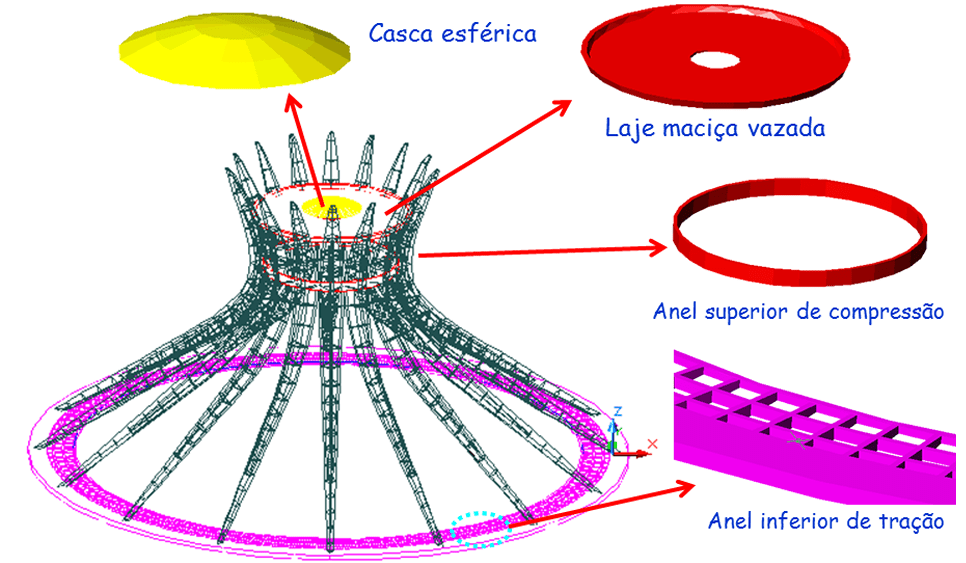

Imagem 2: Estrutura da Catedral de Brasília
3. Solução Estrutural para as Ações Horizontais
A inclinação dos pilares, de aproximadamente 17° em relação à vertical, gera uma componente horizontal que tende a afastar as bases da estrutura. Esse comportamento impõe um desafio importante ao projeto, pois a edificação precisa resistir não apenas às cargas verticais, mas também às ações laterais originadas pela própria geometria.
Para solucionar esse problema, foi adotado um anel de tração em concreto armado, enterrado e rigidamente ligado às bases dos pilares. Esse elemento funciona como uma cinta de contenção, impedindo o afastamento radial e mantendo o conjunto em equilíbrio.
O anel trabalha principalmente à tração, comportamento menos usual em elementos de concreto, o que exige detalhamento adequado das armaduras e controle rigoroso da execução. Além disso, ele também precisa resistir a compressões locais e momentos fletores decorrentes das forças excêntricas transmitidas pelos pilares inclinados.
As fundações também participam desse equilíbrio, recebendo e transferindo os esforços horizontais e verticais para o solo. Assim, a estabilidade lateral da Catedral resulta da atuação conjunta entre pilares, anel de tração e fundações profundas.
4. Fundação: Condições de Solo e Soluções Adotadas
Os desafios de fundação foram significativos, uma vez que o solo do Planalto Central é constituído por laterita, um material sujeito a expansões e retrações conforme o teor de umidade. Essas características exigem atenção especial, com camadas superficiais mais suscetíveis a recalques e níveis mais profundos com maior capacidade de suporte. Nesse contexto, a escolha da fundação foi decisiva para garantir a estabilidade da obra.
A Catedral foi apoiada em fundações profundas, tubulões a céu aberto, cada um com diâmetro de 70 cm e profundidade aproximada de 28 metros com as bases alargadas adequadas para conduzir as cargas até camadas mais resistentes do solo. Essa solução ajuda a reduzir recalques diferenciais e contribui para a segurança global da estrutura, especialmente diante das forças horizontais geradas pelos pilares inclinados.
Os elementos de fundação trabalham em conjunto com o anel de tração, necessitando, também, de estacas solidarizadas por blocos de concreto, de modo que os esforços sejam distribuídos de forma equilibrada. Essa integração entre base e superestrutura é essencial em uma obra cuja geometria impõe esforços complexos e contínuos.

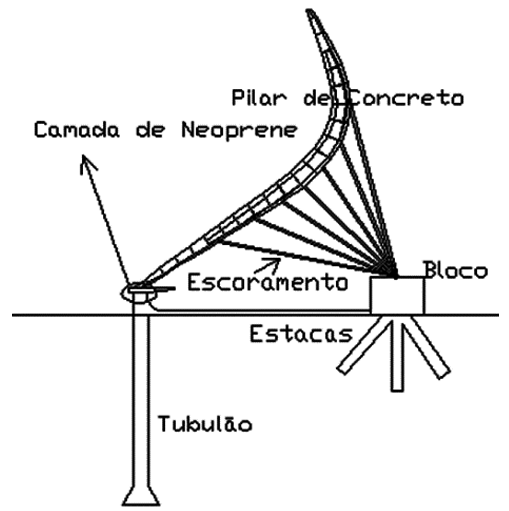

Imagem 3: Escoramento dos pilares
5. Desempenho Frente às Ações de Vento
A forma aberta da Catedral de Brasília produz comportamento aerodinâmico complexo, com regiões sujeitas a pressões e sucções diferenciadas. Por isso, o vento é uma ação importante no dimensionamento estrutural da edificação.
Esses efeitos influenciam o comportamento dos pilares, da cobertura e das ligações entre os elementos. Em uma estrutura de geometria tão particular, a ação do vento não pode ser tratada de forma simplificada, pois interfere diretamente na estabilidade e nos deslocamentos.
Dessa maneira, o projeto estrutural precisa considerar as ações de vento como parte integrante da análise global, garantindo que a obra responda adequadamente às solicitações ambientais.
6. Aspectos Construtivos Relevantes
A execução da Catedral de Brasília exigiu soluções construtivas específicas devido à geometria dos pilares inclinados e à necessidade de precisão na montagem. Como os elementos estruturais possuem forma incomum, a concretagem e o posicionamento das formas precisaram ser cuidadosamente controlados.
O anel de tração subterrâneo também demandou atenção especial, já que sua função estrutural depende da continuidade e do bom detalhamento das armaduras. A execução em etapas e a correta ligação entre os componentes foram fundamentais para assegurar o desempenho previsto no projeto.
Durante a montagem, escoramentos temporários foram importantes para manter a estabilidade até que o sistema estrutural estivesse completo. A cobertura envidraçada, por sua vez, foi concebida para se adaptar às deformações naturais da estrutura, contribuindo para o fechamento da edificação sem comprometer seu comportamento global.
Esse processo construtivo demonstra que a Catedral não é apenas uma obra de forte valor simbólico, mas também um exemplo de integração entre concepção arquitetônica, técnica estrutural e precisão executiva.

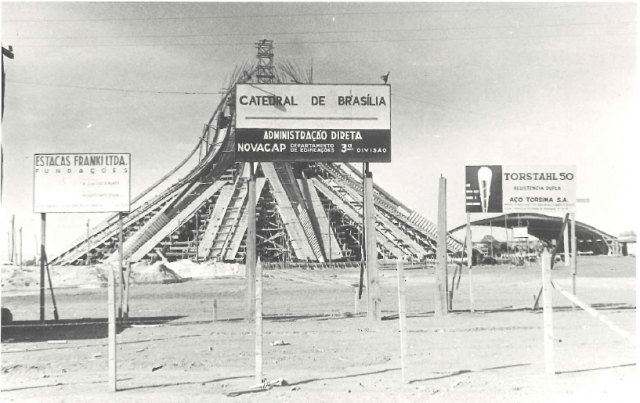

Imagem 4: Obra em construção.
7. Conclusão
A Catedral de Brasília é um marco da engenharia e da arquitetura brasileira, pois sua forma inovadora exigiu soluções estruturais compatíveis com uma geometria altamente incomum. A inclinação dos pilares, a ação do vento e as condições do solo impuseram desafios que foram resolvidos por meio da combinação entre pilares, anel de tração e fundações profundas.
O sistema estrutural da obra funciona de maneira integrada, equilibrando esforços verticais e horizontais e garantindo a estabilidade global da edificação. A cobertura em vidro, embora não seja o principal elemento resistente, complementa o conjunto ao atender às funções de fechamento e proteção.
Além disso, a execução cuidadosa e o detalhamento estrutural preciso foram essenciais para tornar viável uma solução que une expressão arquitetônica e desempenho técnico. Assim, a Catedral de Brasília permanece como exemplo de como a engenharia pode transformar uma ideia arquitetônica em uma obra estável, durável e emblemática.
8. Referências
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 6118:2014: Projeto de estruturas de concreto — Procedimento. Rio de Janeiro: ABNT, 2014.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 6122:2019: Projeto e execução de fundações. Rio de Janeiro: ABNT, 2019.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 6123:2018: Forças devidas ao vento em edificações. Rio de Janeiro: ABNT, 2018.
CLÍMACO, J. Monumentos de Oscar Niemeyer e Joaquim Cardozo em Brasília. Revista Portuguesa de Engenharia de Estruturas, série III, n. 21, p. 5-14, mar. 2023.
FAVERO, Marcos; AGUIAR, Mônica. Catedral de Brasília: forma-estrutura atectônica e experiência empática. Arquitextos (Vitruvius), ano 21, n. 245.00, out. 2020.
MELHORES DESTINOS. Catedral de Brasília: tudo o que você precisa saber! Disponível em: Guia Melhores Destinos – Catedral de Brasília. Acesso em: 17 maio 2026.
PATRIMÔNIO BELGA NO BRASIL. Franki: patrimônio belga no Brasil. Disponível em: https://www.patrimoniobelga.be/. Acesso em: 17 maio 2026.
